Wer kennt diesen Hersteller? Deutsche Beschriftung. Gemischte Bestückung
mit amerikanischen und deutschen Röhren, deutsche Bauteile.
Also ein deutsches Gerät geschätzt aus den 1950er Jahren.
Drei mischbare Eingänge: Mikrophon, Radio, Phono.
Klangregelung: Tiefen, Mitten, Höhen.
Summenlautstärkeregelung, Aussteuerungsanzeige mit EM11
Röhrenbestückung:
6L6GC (2x), 6SN7, 6SL7, EAA91, EM11, 5U4GB
Des Rätsels Lösung: Es ist ein Selbstbaugerät, das ich während meines Praktikums 1985 baute.
Damals hatte ich die Möglichkeit, eine schöne Frontplatte zu gravieren.
Sogar die Lötleisten sind selbst gemacht (gibt es eigentlich heute noch Niet-Lötösen??).
Verwendet wurden alte Bauteile aus Schlachtgeräten, die Übertrager habe ich selbst gewickelt.
Basis hierfür waren Transformatoren, die ein Kollege aus einer 1946 Seeburg Musikbox ausgeschlachtet hatte (würgt ihn!)
Das Gerät funktioniert zwar prima, ist aber trotzdem noch nicht ganz fertig. Insbesondere der Ausgangsübertrager gefällt mir noch nicht so recht, die Tieftonwiedergabe ist viel zu schwach.
Ich hatte damals die alte Primärwicklung draufgelassen und die Sekundärwicklung entsprechend angepasst.
Das war wohl ein Fehler. Das Übersetzungsverhältnis stimmt zwar, aber die Primärinduktivität ist zu klein.
Wenn ich mal eine Quelle für Kupferlackdraht zu vernünftigen Preisen und Mengen finde, wäre über eine Neuwicklung nachzudenken...

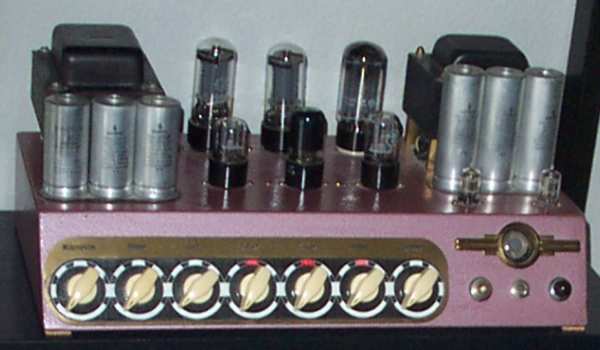

Vorderansicht:

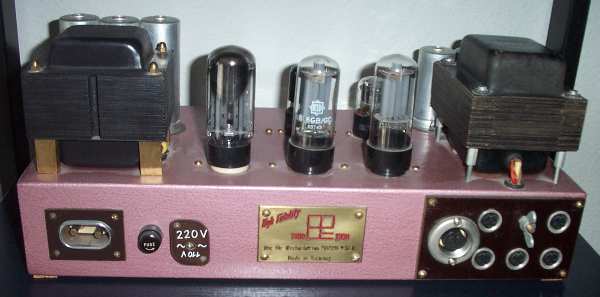

Rückansicht:
